У работящего человека всегда много дел как дома, в мастерской, так и на садово-огородном участке. Да мало ли где может понадобиться совершенно простое приспособление – современное воплощение в металле принципа «архимедова винта»!

Разновидности буров для бурения

Разновидности буров для бурения.

Разумеется, как и многое другое, обозначенный инструмент, даже на бензиновом моторе, сегодня можно купить в специализированном магазине. Но для настоящего мастера, который к тому же умеет считать свои деньги, нет никакой проблемы в том, как сделать бур своими руками.

Достаточно собрать это приспособление качественным и удобным для эксплуатации, чтобы понять, насколько расширится горизонт возможностей человека, пожелавшего сделать свое жизненное пространство максимально комфортным и функциональным.

Ручной бур для земли, его конструкция и назначение

Как уже было сказано, бур представляет собой едва ли не самый простой механизм, который преобразует мышечное усилие человека или импульс двигателя (если речь идет о моторизованном варианте) во вращательно-поступательное движение большого «сверла» (рис.1).

Простоту и надежность данного приспособления подчеркивает минимальное количество его составных частей.

Земляной бур

Рисунок 1. Земляной бур – устройство, предназначенное для бурения отверстий в грунте.

Если не брать в расчет некоторые дополнительные детали, то концептуально состоит оно всего из трех элементов – металлического (иногда деревянного, что хуже) шеста (стойки) или трубы, прикрепленного к нему с одного конца шнека и поворотной ручки (рычага), прикрепленной с другой стороны.

Шнек, образующий классический архимедов винт, может иметь некоторое количество дополнительных лопастей для улучшенной проходки того или иного грунтового массива, а ручка-рычаг может изготавливаться в виде Т-образной поперечины, конструкции в виде креста или в любом другом виде, который покажется заказчику наиболее приемлемым для эффективной работы с буром.

Данное приспособление широко применяется в геологоразведочных и строительных работах, в садоводстве и во время мужского досуга, каковым является зимняя подледная рыбалка. Оно очень поможет человеку, которому необходимо вырыть в саду несколько посадочных лунок, сделать во дворе дренажные скважины, изготовить ряд углублений под монтажные сваи и т.д.

В зависимости от этих и других целей использования инструмента, все буры могут отличаться друг от друга по размерам и иметь разные конфигурации шнека. Однако все они действуют по одному и тому же принципу.

Материалы и инструменты, необходимые для изготовления бура

Схема ручного бурения

Схема ручного бурения.

Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:

  • отрезок газовой трубы (для изготовления вертикальной стойки);
  • фрагмент листовой стали высокой прочности (для производства лопастей винта);
  • отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
  • аппарат для сварки;
  • сварочная струбцина;
  • станок для токарных работ;
  • круг наждачный;
  • электрическая дрель;
  • набор сверл по металлу;
  • угловая шлифмашина (болгарка) с диском по металлу;
  • газовый ключ;
  • монтажные тиски.

Как изготовить бур: последовательность операций

Изготовление бура (рис.2) начинается с производства его лезвия. С этой целью берется стальной лист, из которого вырезаются круглые заготовки. Они делаются с таким расчетом, чтобы диаметр круга оказался примерно на 5-6 мм больше, чем диаметр планируемой скважины в грунте. Для стандартного бура достаточно минимального количества в 2 диска.

Чертеж земляного бура

Рисунок 2. Чертеж земляного бура.

Затем в круглых заготовках высверливаются центральные отверстия. Для удобного монтажа на стойке их диаметр должен превышать диаметр металлической трубы – будущей стойки – примерно на 1-2 мм.

На следующем этапе обозначаются точки, в которых диски будут крепиться к стойке. В этих точках следует просверлить в трубе отверстия. Для крепления дисков на токарном станке изготавливаются металлические втулки. В них также делаются радиальные отверстия с резьбой. Втулки, прикрученные к стойке болтами, будут прикреплять к ней съемные лезвия шнека.

Далее болгаркой с отрезным кругом в заготовках лопастей вырезаются от края к центру небольшие сектора. После этого при помощи тисков и газовых ключей края разрезов аккуратно растягиваются в противоположные стороны. В результате каждый круг должен получить спиралеобразный вид. Чтобы закончить этап подготовки лезвий, нижние кромки их вырезов затачиваются под углом 50-60 градусов.

Переходим к стойке. Чтобы бур мог легко входить в обрабатываемый массив, на ее конце, где будет формироваться шнек, сваркой приваривается сверло по металлу. Сам же наконечник с этой целью заостряется под углом заточки 20-30 градусов.

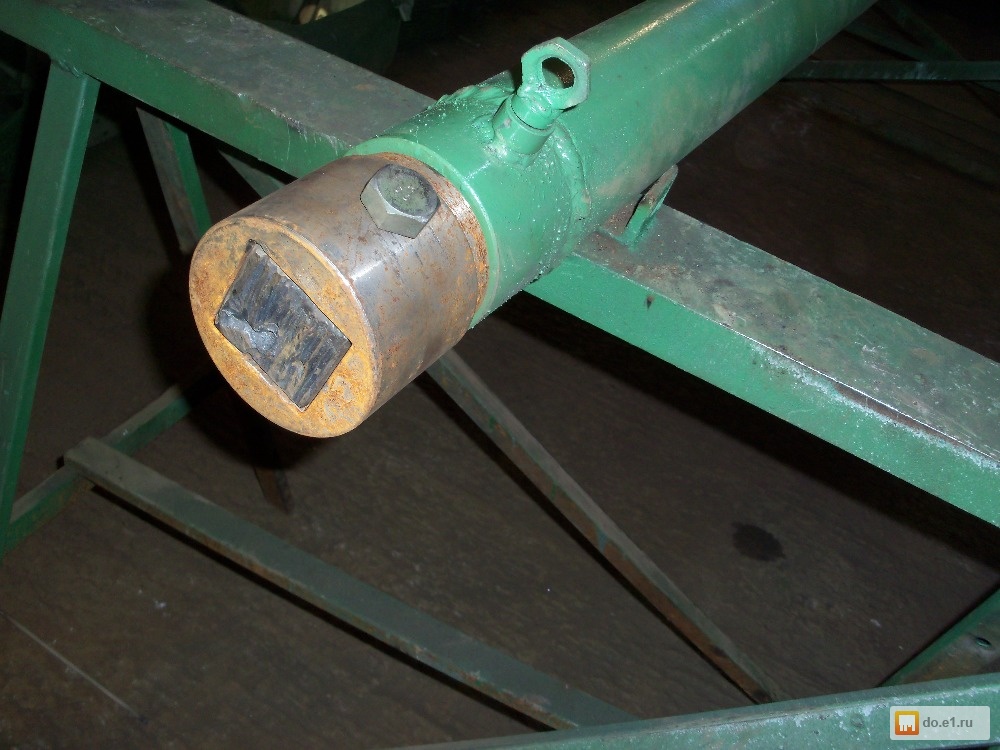

Заключительная фаза изготовления ручного бура – монтаж ручки-рычага, которым будет осуществляться осевое вращение всего приспособления. Для ее фиксации на стойке применяется специальная втулка, предварительно выточенная на токарном станке. Ручка должна быть съемной, так как при бурении на большую глубину наверняка понадобится стойку не один раз удлинять дополнительными коленами. Об изготовлении этих колен следует позаботиться отдельно.

Бур своими руками: другие варианты конструкции

Варианты схем буров своими руками

Рисунок 3. А- схема бура со шнеком утилизированного зерноуборочного комбайна, Б – схема бура с емкостью в форме кастрюли, В – схема бура со шнековыми лезвиями из отработанных дисков.

Наряду с описанным стандартным буром, можно предложить и некоторые другие варианты изготовления ручного бурильного приспособления, в которых используются элементы хорошо известных конструкций, уже бывших в употреблении.

В частности, можно сделать бур, в котором применен шнек, когда-то стоявший на утилизированном зерноуборочном комбайне (рис.3, а). Снизу шнека, диаметр которого составляет примерно 130-150 мм, ближе к концу стойки монтируется вспомогательное лезвие, составленное из двух старых культиваторных лап. Их следует приварить к стойке таким образом, чтобы угол между ними и плоскостью, перпендикулярной оси стойки, составлял 25-30 градусов.

Возможно изготовление бура с применением емкости, имеющей форму кастрюли (рис.3, б). Указанный элемент крепится на стойке через отверстие, просверленное в центре днища емкости. Стойка внизу заканчивается сверлом диаметром до 25-30 мм. К корпусу емкости с противоположных сторон прикрепляются два ножа. Перед обоими ножами в днище кастрюли проделывают щели шириной до 40 мм – через них во время вращении бура будет поступать в емкость и накапливаться там отработанный грунт. При наполнении емкости бур вынимают из углубления, высыпают содержимое и снова опускают в скважину.

Третий вариант, самый простой – бур, шнековыми лезвиями в котором будут служить отработанные диски, предварительно разрезанные на две равные полусферы (рис.3, в). Данные детали приваривают к металлической стойке в их центральной точке. Причем импровизированные лопасти должны быть прикреплены к стойке в одном и том же месте, на удалении от ручки-рычага не менее чем в 900 мм.

Для придания указанным полукругам свойств эффективного бурильного винта их плоскости должны быть наклонены в противоположные по отношению друг к другу стороны, при этом угол между обеими плоскостями задается не менее 30 градусов. Данный вариант, несмотря на всю свою простоту, отличается очень высоким рабочим КПД – метровую скважину диаметром около 15 см такой бур способен пробурить за 10 минут.

Несколько моментов, которые стоит учесть при изготовлении бура

Схема земляного бура для мягких грунтов

Схема земляного бура для мягких грунтов.

Сделать бур не только качественным, но и практичным в максимально широком диапазоне применений поможет четкое понимание ряда немаловажных факторов и следование соответствующим рекомендациям. В заключение на них стоит обратить отдельное внимание.

Например, при производстве универсального ручного бура, которым можно выполнять различные по назначению и объемам операции, рекомендуется предусмотреть, чтобы лопасти шнека не приваривались намертво к стойке, а были бы съемными. Это обстоятельство, а также наличие целого набора круглых лезвий разных диаметров и конфигурации, обязательно сделают указанный инструмент по-настоящему многофункциональным приспособлением, полезным во многих случаях жизни.

Из практики известно, что 9- и 12-сантиметровые лезвия бура лучше всего подходят для бурения лунок для подкормки и высадки рассады растений, скважин для определения уровня грунтовых вод, ямок под установку теплиц и монтаж тоннелей подземных коммуникаций. Лезвия, диаметр которых составляет 17 и 25 см, наилучшим образом удовлетворят тех, кто высаживает растения со стержневыми корнями, заливает опоры всевозможных заборов, ограждений и прочих небольших надворных конструкций, устраивает компостные ямы, строит колодцы.

Сохранить заданный угол наклона ручки-рычага во время приваривания к стойке поможет ее закрепление сварочной струбциной. К стойке ручку следует крепить под прямым углом.

Таким образом, следуя всем правилам и рекомендациям по изготовлению бура, можно без особых усилий добиться создания отличного инструмента, который станет верным помощником человеку в его многогранной трудовой деятельности.
